La fabrication additive Impression par jet de liant

Binder Jetting Technology (BJ)

3d print technology "binder jetting" est un procédé de fabrication additive dans lequel une poudre (quartz, sable) est collée couche après couche par un liant.

Symbolbild - 3D Druckprozess Extrusion Verkleben
Zur Materialübersicht

Volume d’impression

Sable de quartz :1000 x 1800 x 700 mm

Matériaux PMMA (verre acrylique) : 850 x 450 x 480 mm

Application

Sable de quartz :

  • Fabrication d‘outils
  • Objets d‘exposition
  • Fabrication de moules (pour injection de métal)
  • Design et décoration

Matériaux en PMMA :

  • Pour les grands composants
  • Construction de moules et de fixations
  • Prototypage
  • Pour les parois de faible épaisseur pour les applications avec des sources lumineuses (les matériaux sont translucides)

Avantages

  • Production économique
  • Grandes pièces

Le procédé Binder Jetting

Le jet de liant est un procédé d'impression 3D dans lequel le matériau, par exemple du sable de quartz, des matériaux PMMA ou des métaux, est lié en couches par un liant. Dans le processus de fabrication additive, l'imprimante applique une fine couche de poudre de matériau, qui est ensuite liée aux endroits souhaités par un liquide - un liant. Une autre couche de matériau est ensuite appliquée. Les composants seront créés couche par couche. Après le processus d'impression, l'espace de construction sera durci et refroidi.

Lorsque le Binder Jetting est utilisé pour les métaux, les composants sont frittés après le processus d'impression.



Conception de pièces imprimées en 3D pour le binder jetting

Les points suivants doivent être pris en compte lors de la conception d'une pièce pour le Binder Jetting :

  • Épaisseur minimale de la paroi : 5 mm
  • Lettrage et détails de surface : 1 mm minimum
  • Diamètre minimum des trous : 3 mm
  • Tolérances : ISO 2768-m (mais dépendent fortement de la géométrie et du matériau).
  • Dans le cas de très petits alésages, de longs canaux et de petites cavités, l'élimination complète de la poudre ne peut être garantie.
  • Dans les cavités fermées, la poudre reste dans le composant. Si la poudre doit être retirée, percez un trou de 30 mm.
  • Les composants sont alignés pour optimiser l'espace d'installation
  • Pour des exigences particulières, veuillez faire une "demande individuelle".



Applications et finitions, sable quartzeux :

Le produit fini de sable de quartz peut être utilisé à l'état brut pour des moules de coulée (de métal) ou pour des objets design utilisés à l'intérieur. Un revêtement transparent rend les objets hydrofuges. Des revêtements colorés (peinture au pistolet) de différentes couleurs sont également disponibles sur demande.



Applications et finitions, matériaux PMMA :

Les matériaux peuvent être colorés, laqués ou lissés chimiquement. Avec de faibles épaisseurs de paroi, ils sont translucides.

Matériaux d'impression 3d appropriés

Sable silice SH-F01, noir mat

En impression 3D, le sable de quartz permet une production économique. Ce matériau combine une résistance thermique élevée et une résistance élevée.

  • Production économique
  • Haute résistance thermique
  • Haute résistance
  • Idéal pour le moulage au sable

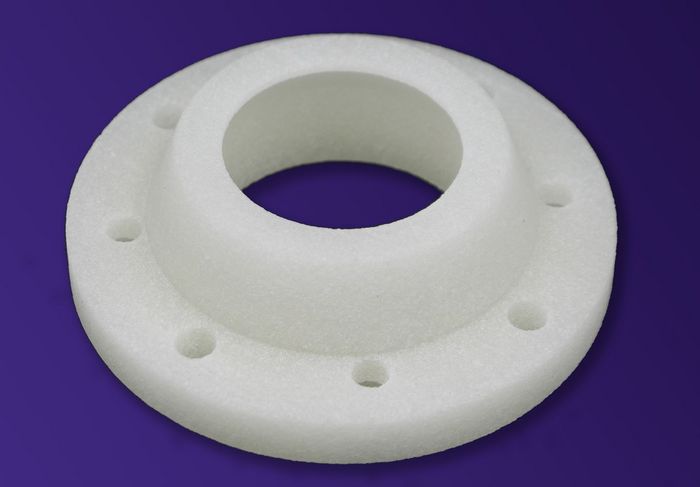

PMMA Pro Matériau d'impression 3D (polyméthacrylate de méthyle, verre acrylique)

Le matériau est adapté aux grandes pièces, car il est traité avec la technologie Binder Jetting. Il est également moins cher que les matériaux comparables issus d'autres technologies.

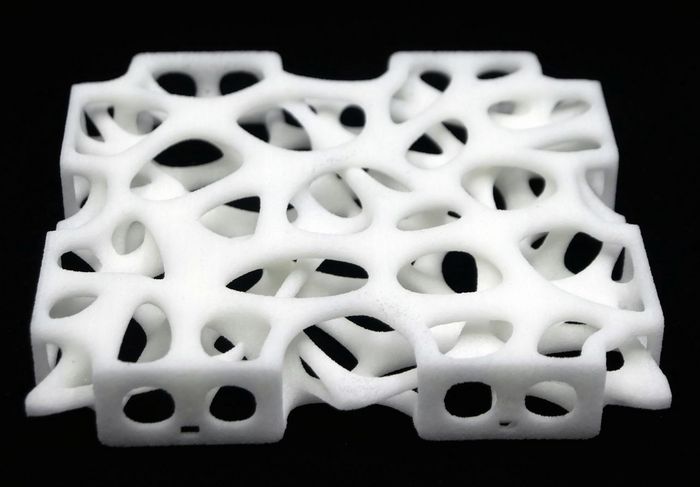

PMMA AE 12+ Matériau d'impression 3D (polyméthacrylate de méthyle, verre acrylique)

Le matériau est adapté aux grandes pièces, car il est traité avec la technologie Binder Jetting. Il est également moins cher que les matériaux comparables issus d'autres technologies.
