Un bon logiciel de CAO aide à optimiser la topologie des pièces imprimées en 3D
Pour l'optimisation de la topologie, il est important de connaître précisément toutes les propriétés dont un composant a besoin. Cela permet d'éviter une conception erronée. L'optimisation d'une pièce peut être effectuée à la main dans sa version simple. Pour un ingénieur, il est évident de savoir où la géométrie d'une pièce peut être optimisée si, lors du processus de fabrication, l'impression 3D n'impose presque aucune limite par rapport aux méthodes traditionnelles. Mais si la pièce doit être optimisée parfaitement et rapidement, il est indispensable de recourir à un logiciel approprié.

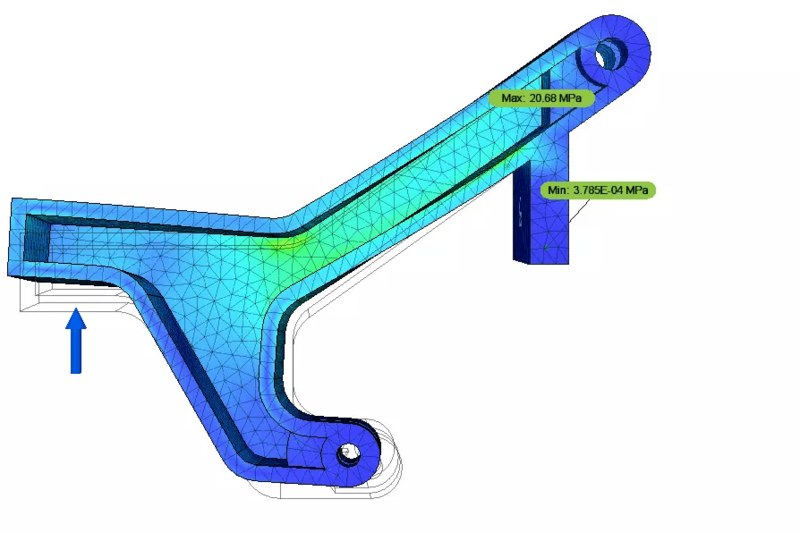

Lors de l'optimisation de la topologie à l'aide d'un logiciel, l'algorithme calcule la tension et la déformation d'une pièce sous charge. Pour cela, on utilise des méthodes numériques, par exemple la méthode des éléments finis (FEM), qui divise la forme d'un composant en de nombreux parallélépipèdes et tétraèdres afin de pouvoir calculer les propriétés physiques. Un modèle poreux et fissuré est d'abord conçu à partir de la pièce initiale, une sorte de structure osseuse qui sert d'aide à la conception. Ce modèle est ensuite optimisé en plusieurs étapes : La pièce est définie en simulant les cas de charge, c'est-à-dire l'endroit où la force et la traction s'exercent, leur intensité et leur direction. Les zones fortement sollicitées contiennent du matériau. Dans les zones qui ne sont pas sous tension, le matériau est supprimé. C'est ainsi que l'on obtient des éléments de construction avec des cavités, des ouvertures, des structures en nid d'abeille et autres.
Les optimisations les plus importantes sont les suivantes :
- Interfaces avec d'autres éléments de construction
- Relier les éléments de construction entre eux
- Éviter les transitions abruptes et les arêtes vives grâce aux arrondis.
- Structures de remplissage appropriées telles que les nids d'abeille
- Structures et formes organiques pour une transmission optimale des forces
