Les pièces imprimées en 3D doivent respecter une épaisseur de paroi minimale.

Lors de la conception de pièces imprimées en 3D, des épaisseurs minimales de paroi doivent être respectées pour garantir une pièce parfaitement produite. Selon le matériau et la technologie de fabrication additive, les épaisseurs minimales des parois sont différentes. Pour de nombreux procédés de fabrication additive, le minimum est de 0,8 mm. Une règle de base : plus le matériau est dur, plus l'épaisseur minimale de la paroi peut être faible. La liste suivante comprend des technologies et des matériaux d'impression 3d courants. Important : cette liste contient des valeurs standard. En fonction de l'application, celles-ci doivent être revérifiées. *

L'épaisseur minimale des parois pour les pièces imprimées en 3D

La plupart des matériaux plastiques courants nécessitent une épaisseur de paroi minimale comprise entre 0,7 mm et 1,0 mm.

Matières plastiques traitées par frittage laser sélectif (SLS) et par fabrication par dépôt de fil fondu (FDM)

Pour le frittage sélectif par laser (SLS) avec des matériaux tels que le PA 12, le PA-GF ou le plastique PP, une épaisseur de paroi de 0,7 mm est nécessaire. Pour le modelage par dépôt de fil fondu (FDM), vous devez prévoir 0,8 mm si vous imprimez en PLA et PETG. Les autres types de plastique imprimés en SLS et FDM nécessitent une épaisseur de paroi minimale de 1 mm.

Matières plastiques produites par stéréolithographie (SLA)

Pour la stéréolithographie (SLA) ou le procédé Pojyjet (Multi Jet Modelling MJM), les pièces imprimées en 3D doivent avoir une épaisseur de paroi minimale de 0,3 mm.

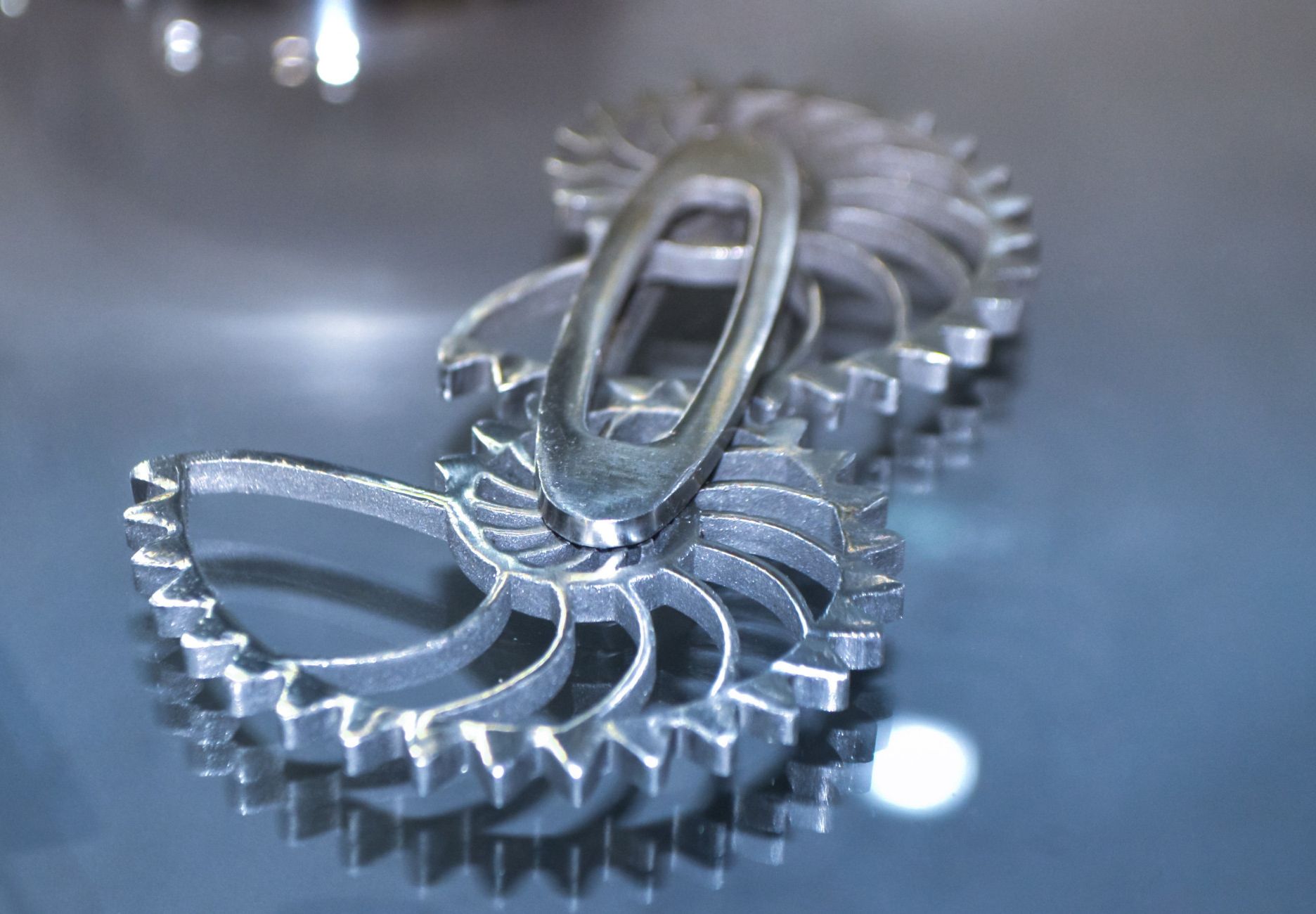

Pièces métalliques imprimées en 3D par fusion sélective au laser (SLM)

Toutes les poudres métalliques qui sont imprimées à l'aide du procédé SLM doivent avoir une épaisseur de paroi minimale de 0,5 mm.

Autres facteurs pour des pièces imprimées en 3D stables

Outre la bonne épaisseur de paroi de votre pièce imprimée en 3D, vous devez également tenir compte d'autres facteurs pour votre conception. Cela permet de garantir que la pièce peut être imprimée correctement. Suivez ces conseils :

• Tous les modèles doivent être conçus "étanches", c'est-à-dire complètement fermés.
• La pièce imprimée ne doit pas présenter de points ou de bords ouverts.
• Le modèle doit avoir un nombre élevé de polygones pour obtenir une surface lisse.
• La surface de la pièce doit être définie comme un maillage triangulaire ou quadrilatéral.
• Les sous-ensembles doivent être complètement fermés et peuvent être "assemblés" sur le modèle.

Ces conseils vous ont-ils aidé ? Si votre réponse est : "Oui, mais...", contactez votre Partenaire Solutions pour obtenir des conseils.

L’équipe Jellypipe

^{* Jellypipe ne peut pas garantir les valeurs standard. Ceux-ci doivent être adaptés individuellement aux applications et contrôlés.}
